November 15, 2010
IRS25091SPbF
HALF-BRIDGE DRIVER
Features
? 600V half-bridge driver
? Tolerant to negative transient voltages
? Gate drive supply range from 10 V to 20 V
? Under-voltage lock-out for both channels
? 3.3 V, 5 V and 15 V input logic compatible
? Cross-conduction prevention logic
? Matched propagation delay for both channels
? High side output in phase with IN input
? Internal 530 ns dead-time, and programmable
Packages
8-Lead SOIC
Product Summary
?
?
?
up to 5usec with external resistor.
Lower di/dt gate driver for better noise immunity
DT/SD input turns off both channels
RoHS compliant
V OFFSET
I O+/-
V OUT
t on/off (typ.)
Dead Time
600 V max.
120 mA / 250 mA
10 V – 20 V
750 ns & 200 ns
530 ns
Description
The IRS25091 is a high-voltage, high-speed power MOSFET
and IGBT half-bridge driver with independent high and low
side referenced output channels. Proprietary HVIC and latch
immune CMOS technologies enable a ruggedized monolithic
construction. The logic input is compatible with standard
CMOS or LSTTL output, down to 3.3 V. The output drivers
feature a high pulse current buffer stage designed for minimum
driver cross-conduction. The floating channel can be used to
drive an N-channel power MOSFET or IGBT in the high side
configuration which operates up to 600V.

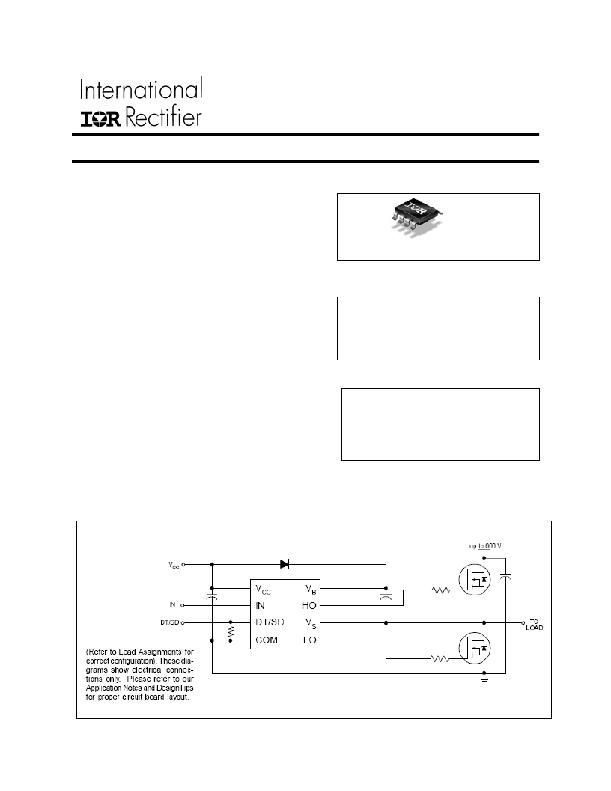

Typical Connection
Applications:
*HID Electronic Ballasts
